什么是真空转鼓过滤机？

返回列表 来源：发布日期： 2021.08.25

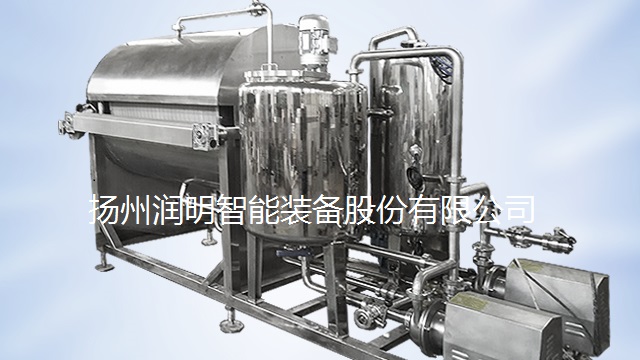

　　什么是真空转鼓过滤机?
　　真空转鼓过滤机构造体
　　它有一个程度旋转的滚筒，滚筒壁上有孔，滚筒外表有支撑板和滤布，构成过滤面。过滤面下方的空间被分红若干个分隔开的扇形过滤室，每个过滤室都有一个与分配阀相连的导管。转鼓每转一圈，每个过滤室经过分配阀依次与真空系统和紧缩空气系统相连，完成过滤、洗渣、吸干、卸渣、再生过滤介质(过滤器)等操作。在转鼓的整个过滤面上，过滤面积约占周长的1/3，洗渣烘干面积约占1/2.卸渣面积约占1/6，各区域之间有过渡段。过滤时，滚筒下部浸入悬浮液中并迟缓旋转。漂浮在悬浮液中的过滤室与真空系统相连，滤液被吸出过滤器，固体颗粒被吸附在过滤器外表，构成滤渣。滤室随转鼓旋转分开悬浮液后，继续吸出滤渣中饱和的液体，当滤渣残留滤液需求去除时，可在滤室旋转至转鼓上部时喷淋洗濯水。此时，过滤室与另一真空系统相连，洗濯水经过滤渣层，置换颗粒间剩余的滤液。滤液被吸入过滤室并单独排出，然后将排出的滤渣去除。此时滤室与紧缩空气系统连通，滤布被吹回，使滤渣松懈，然后滤渣被刮板刮下。紧缩空气继续吹回滤布以疏浚毛孔并使其再生。
　　工作原则

分配阀的动盘固定在滚筒轴颈上，与滚筒同步旋转。动板端面上有一圈孔，每个孔都与转鼓上相应的过滤室相连。阀座不转动，阀座内端面上开有若干圆弧形凹槽，分别与外衔接管相连。阀座安装在动盘上，弧形槽依次与动盘上的孔相连。旋转过滤室可依次衔接固定真空或压缩空气系统，进行过滤工作循环。采用绕带滚筒真空过滤机，滤布可充沛洗涤。假如悬浮液中的颗粒较重，沉降速度很快，倡议采用将悬浮液送入滚筒上方的构造，或采用内过滤面的滚筒真空过滤机。假如悬浮液中的固体颗粒很细或构成可紧缩的滤渣，则应在转鼓的过滤外表预先吸附一层固体助滤剂，或在滤筒中混入一定量的固体助滤剂，使悬浮滤渣相对松懈，可提高过滤速度。
