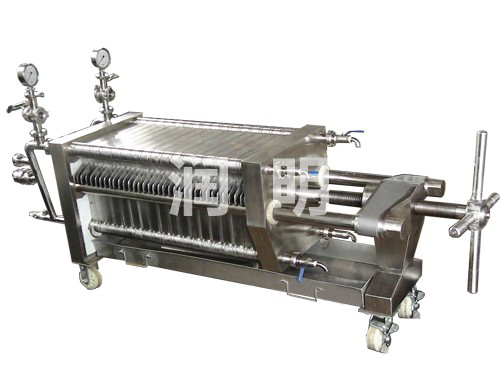

传统的硅藻土过滤机为板框式,结构与板框式压滤机类似,多选用不锈钢材料,用过滤纸板或聚丙xi布作载体,把硅藻土预涂在上面形成撼层,然后过滤。该机特点是过滤面积大,过滤压力高,操作时压差每小时上升(0.1~0.4)X 1 0`P a,当压滤机压力达(3~4)x l o 5 P a时,,替换新滤层。缺点是滤布的耗费量大,装卸操作劳动强度大.目前白酒厂未见使用。
　　环式硅藻土过滤机(或称烛柱式、柱式)
　　这种过滤机由许多根烛状滤杆组成,硅藻土预涂在有孔隙的滤杆上。严格地讲,烛式过滤机又可分为弹簧式、蝶片式及丝网式三种.弹簧式是将一根象螺旋弹簧丝相同的钢丝缠绕在多棱柱上而制成滤杆;蝶片式是将压有花纹的环状金属片穿在多梭柱上制成滤杆;丝网式是将条状的金属丝焊接成一圆筒套在多棱柱上而制成滤杆。
　　该设备优势是:①因为滤层铺在钢硬的支承环上,管路的压力动摇,不会引起预涂层断裂;②滤柱是圆形截面,过滤表面积随着滤层厚度增加而增大;③当滤层积聚成大的外直径时,不光表面面的硅藻土起过滤效果,较小直径的里面也起深层过滤效果;④机壳里面无活动件,对灭菌有利。缺点:因为硅藻土附着在垂直的滤杆表面上,所以只能选用准确的外部控制系统,以准确不发生压力动摇而引起预涂层的损坏,该过滤机白酒厂亦很少选用。
